逆變式電阻焊控制器的特點:
1、由微控制器(MCU)控制,具有閉環反饋恒定電流輸出與開環恒定功率輸出雙模式控制電流、電壓、功率監控功能。
2、逆變橋采用軟開關技術,減小開關損耗,減小電磁干擾。
3、具有電流失常、監控值超限、網壓超限、過熱等故障診斷與報警功能。
4、逆變橋電流失常自動關斷,增強系統保護。
5、多脈沖加熱設定,帶電流緩升功能,時間寬范圍設定(0-999ms),適用復雜焊接過程需要。
6、20組參數儲存,方便多種焊接品種使用。
7、240×128 LCD顯示,同時顯示多種內容。
8、較強的外部通訊功能:焊接結束、故障、計數信號,便于自動焊使用。
9、3相AC380V輸入,電網負荷平衡。
10、數據存儲采用EEPROM,無電池壽命問題
11、控制器輸出中頻方波交流。
| 技術參數 |
|
型 號 |

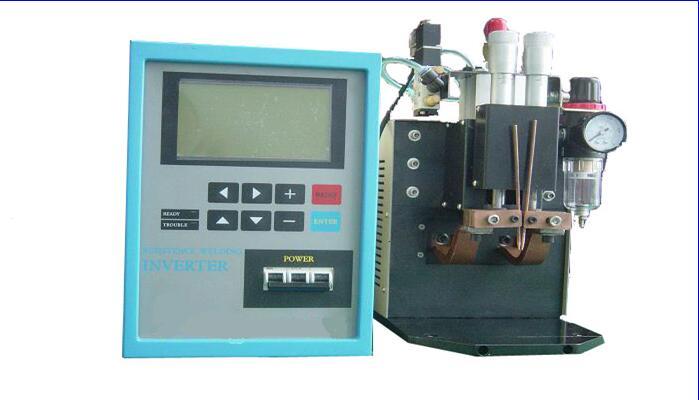

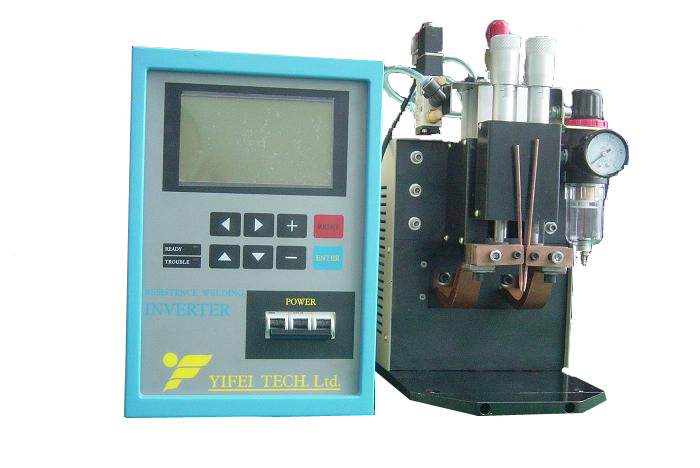

DB2LB 逆變交流電阻焊機 |
|
額定電壓 |
3ΦA(chǔ)C 380V +10% -10% 50Hz |
|
額定功率 |
7kVA |
|
最大輸入功率 |
12 kVA |
|
負載持續率 |
3% |
|
最大焊接電流 |
2500A |
|
焊接脈沖數 |
多脈沖 |
|
電流緩升控制 |
有 |
|
存儲焊接規范數 |
20組 |
|
冷卻方式 |
風扇空冷 |
|
外形尺寸(L×B×H) |
控制器箱 188×290×460 |
|
焊接機頭 170×350×400 |
|
重量 |
控制器箱 17kg |
|
焊接機頭(帶變壓器) 25kg | |
