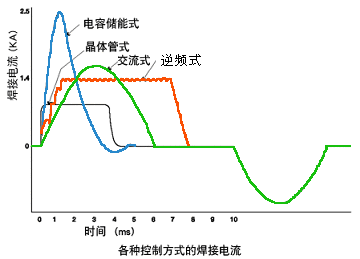

焊接電源的電流波形及特長
焊接電源是指控制焊接電流的裝置。根據控制方式可分為直流逆變式、晶體管式、電容儲
能式、交流式和交流逆變五大類。根據不同的焊接對象（材料和形狀），為獲得最佳的焊
接效果而分別采用。

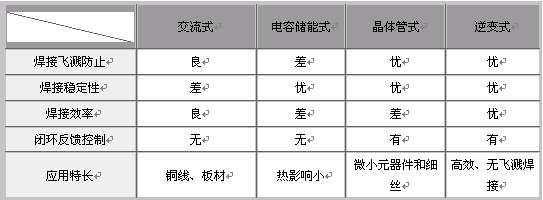

□各類焊接電源特長比較
逆變焊接電源的特長
1）通電時間短、熱效率高、焊接成型美觀
電阻焊接是靠通電時產生的接觸電阻熱（Q=0.24I2Rt）來形成熔核實現焊接的。逆變焊接
的場合，平直的輸出電流，保證了熱量的高效率連續供給。而短時間通電，又使得焊接熱
影響區小，焊點成型美觀。
2）可有效抑制焊接飛濺，獲得穩定高品質的焊接效果
平直的輸出電流產生的連續熱量供給，使得熔核溫度連續上升，同時精確的電流上升斜率和
時間的控制，使得逆變電源的場合，不象使用交流和電容儲能焊接電源那樣，會因產生熱
量跳變和因無法控制電流上升時間而導致飛濺的產生。
3）工作頻率高（通常在1-4KHz），使得反饋控制精度是一般交流焊接電源的10-80倍，相應
的輸出控制精度也非常高
4）因變壓器的體積和重量輕與工作頻率成反比關系，故逆變焊接變壓器的體積小重量輕，占
地小也非常便于安裝。
5）三相輸入，宜于電網供電平衡
6）可以實現多種控制方式（定電流、定電壓、定功率）
7）脈動極小的直流輸出，使得不受電感性負載的影響，可以流通大電流。
8）豐富的I/O接口和短時間通電，可對應高速、自動化的焊接
